PCD उपकरण निर्माण प्रक्रिया

आधुनिक विज्ञान और प्रौद्योगिकी के तेजी से विकास के साथ, पॉलीक्रिस्टलाइन डायमंड (PCD) और पॉलीक्रिस्टलाइन क्यूबिक बोरान नाइट्राइड (PCBN) जैसी सुपरहार्ड सामग्रियों से बने उपकरण अधिक से अधिक प्रचुर मात्रा में होते जा रहे हैं, और उनका प्रदर्शन भी लगातार विकसित और बेहतर होता जा रहा है। ब्लेड के अपघर्षक दाने का आकार दसियों माइक्रोन से लेकर कई माइक्रोन से लेकर नैनोमीटर तक होता है; हीरा और क्यूबिक बोरान नाइट्राइड की सामग्री को निम्न सामग्री, मध्यम सामग्री और उच्च सामग्री में विभाजित किया गया है;

बॉन्डिंग एजेंट में धातु, गैर-धातु और मिश्रित सामग्री दोनों होती है; पीसीडी परत की मोटाई मिलीमीटर स्तर से लेकर माइक्रोन स्तर तक होती है; PCD परत और सीमेंटेड कार्बाइड सब्सट्रेट के संयोजन में सपाट सतह और नालीदार सतह होती है; पीसीडी परत में उच्च पहनने के प्रतिरोध, उच्च क्रूरता और उच्च गर्मी प्रतिरोध जैसी विभिन्न विशेषताएं होती हैं। वर्तमान में, PCD और PCBN टूल की एप्लिकेशन रेंज को ऑटोमोटिव, एयरोस्पेस, सटीक मशीनरी, घरेलू उपकरण, लकड़ी, इलेक्ट्रिकल और इलेक्ट्रॉनिक आदि जैसे उद्योगों में विस्तारित किया गया है, जिनका उपयोग टर्निंग टूल, बोरिंग टूल, मिलिंग कटर और ड्रिल बनाने के लिए किया जाता है। बिट्स, रीमर, काउंटरसिंक, आरा ब्लेड, नक्काशी चाकू, उस्तरा, आदि।

PCD और PCBN टूल्स के तेजी से विकास के बावजूद, उनकी उच्च कठोरता के कारण टूल को तेज करने की कठिनाई ने हमेशा अधिकांश उपयोगकर्ताओं को परेशान किया है, और ब्लेड को फिर से पीसना मुख्य रूप से मूल उपकरण निर्माताओं द्वारा किया जाता है। न केवल टूल की कीमत अधिक है और डिलीवरी का समय लंबा है, बल्कि यह कंपनी की कार्यशील पूंजी पर भी कब्जा कर लेता है। इसलिए, PCD की पीसने की विशेषताओं और PCD उपकरणों की तेज तकनीक का गंभीरता से अध्ययन करना आवश्यक है।

PCD उपकरण निर्माण प्रक्रिया

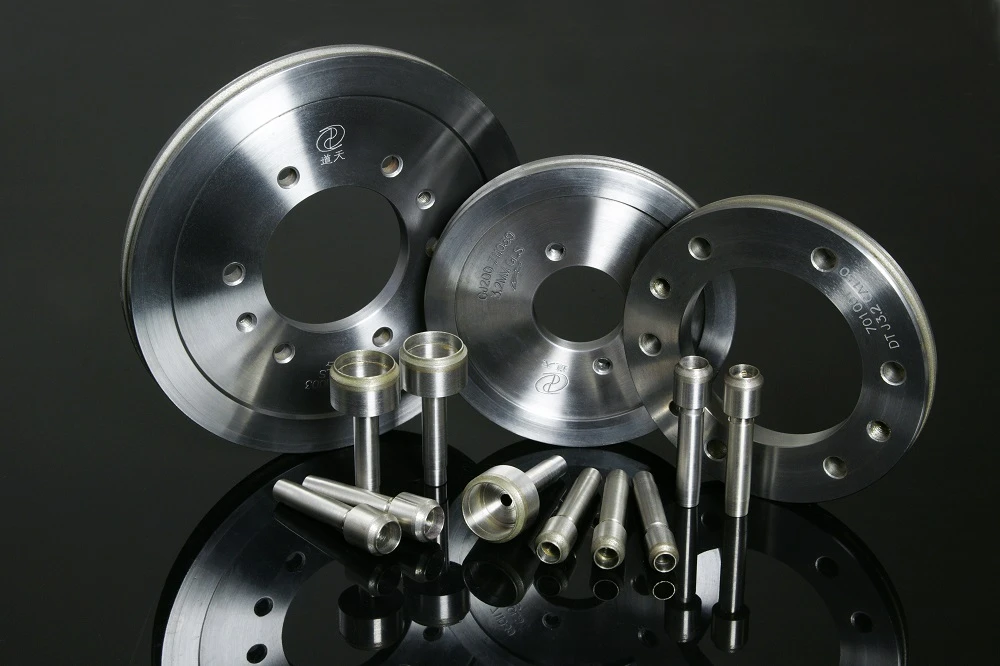

PCD कटिंग टूल्स की उत्पादन प्रक्रिया में आमतौर पर पॉलिशिंग, कटिंग, फिक्सिंग, शार्पनिंग, क्वालिटी इंस्पेक्शन आदि शामिल हैं। PCD सुपरहार्ड सामग्री का मोटा व्यास आमतौर पर 1/2, 1, 2, 3, 4 इंच होता है, सतह आम तौर पर खुरदरी होती है (Ra2 ~ 1 0μm), इसे सीधे उपकरण बनाने के लिए इस्तेमाल नहीं किया जा सकता है, इसकी जरूरत है एक दर्पण सतह (रा कम या 0.01μm के बराबर) प्राप्त करने के लिए पॉलिश किया जाना है, और फिर लेजर कटिंग या वायर इलेक्ट्रिक डिस्चार्ज कटिंग द्वारा कुछ ज्यामितीय आकृतियों और आकारों के साथ ब्लेड में संसाधित किया जाता है, और फिर यंत्रवत् और रासायनिक रूप से सतहों का इलाज किया जाता है। ब्लेड और सब्सट्रेट को ठीक किया जाना है, और फिर चांदी-आधारित ब्लेड को टटोलना यह सब्सट्रेट पर तय किया गया है और अंत में एक हीरे के पहिये द्वारा तेज किया गया है।

PCD कटिंग टूल मैन्युफैक्चरिंग टेक्नोलॉजी की चाबियों में से एक अत्याधुनिक गुणवत्ता है। उच्च गुणवत्ता वाले कटर हेड सामग्री के लिए आदर्श पैनापन प्रौद्योगिकी और प्रौद्योगिकी की कमी के परिणामस्वरूप संसाधनों की बर्बादी होगी। अच्छी शार्पनिंग तकनीक के उपयोग से उपकरण की उत्पाद गुणवत्ता में सुधार होगा और उपकरण के उपयोग की लागत कम होगी।
